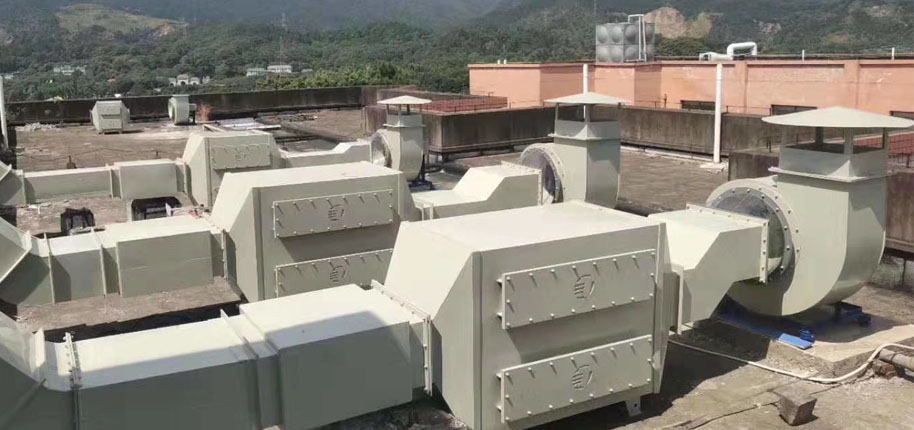

環保排風系統
排風管道
發布時間：2024.01.23發布者：admin
產品規格 Product specification
實驗室通風設備

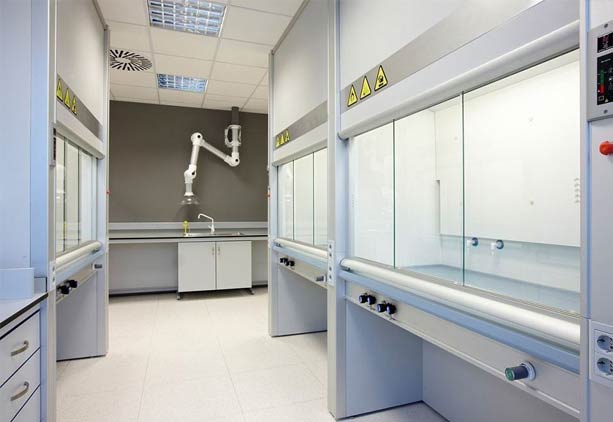

通風柜：主要有木制、鋼制、全鋼三種規格，主要尺寸寬度為1200mm、1500mm、1800mm，深度為800mm，高度為2350mm或者2500mm。
通風柜的主要結構為：通風柜的柜體可根據使用要求做成鋼制、木制、PP、不銹鋼等材料；
臺面及襯板：耐腐蝕、耐酸堿、耐高溫的各種材質，如Compact、Epoxy等，進行高溫或強酸堿操作的內層板要用不銹鋼除渣除油靜電噴涂環氧樹脂粉末；
活動拉門：裝在柜體表面上的透明玻璃，使用戶遠離有害的化學物質和氣體，同時使有害氣體通向通風柜的內部管道；
導流板：控制氣流經通風柜時的形狀，減少空氣流入通風柜時產生的由于方式不定造成的回流或渦流，提高使用效率（會對噪聲及靜壓產生影響）；
集流環：位于通風柜的頂部，將通風柜的氣體導向風排放（對通風柜的效率和噪聲有著重要的影響）；
調風閥：通風柜的附屬部件，來調節通風柜的排氣量以及最佳表面風速；
水龍、考克水杯等配件。
萬向排煙罩：主要為PP材質，規格Φ500mm；
原子吸收罩：主要為304不銹鋼材質，常規規格為400mm×400mm×Hmm(高度根據吊頂高度來定);
產品特點 Product characteristics

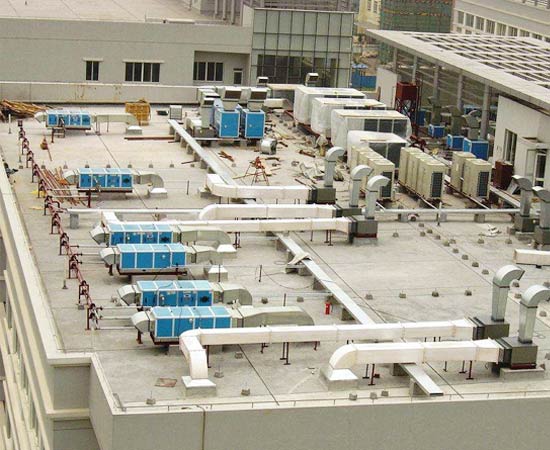

實驗室通風系統組成
補風：空調補風，自然補風（新風系統），有動力補風，無動力補風

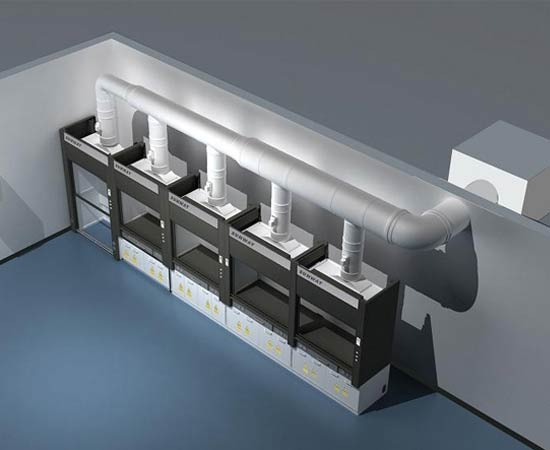

排風： 房間排風，又稱為全面通風。是指在房間內整體的進行通風換氣的一種方式, 設備排風，又稱為局部通風。是指通風的范圍控制在有害物質形成比較集中的地方, 或是工作人員經?；顒拥木植康貐^(qū)的通風方式，例如通風柜、萬向排煙罩、原子吸收罩等。 通風管路系統組成：風機，風管，風閥，消聲器，廢氣處理設備。
控制系統：VAV變風量控制系統、CAV定風量控制系統
實驗室通風系統設計要點一
選用適宜的實驗室通風柜：如果通風柜排風量,柜內氣流組織差的通風柜，通風柜調節門進風口面風速不均勻，易泄漏有害氣體；柜內有渦流區，造成柜內有害氣體濃度積聚，排風效果不好，對操作人員安全造成威脅。
實驗室氣流組織，送、排風控制閥設置：有人操作時,通風柜調節門進風面風速始終為0.5m/s±20%。無人操作時為0.3m/s。在通風柜調節門關閉時，應保證通風柜保持適當?shù)淖钚∨棚L量,一般為額定風量的20%，通風柜下部有試劑柜時，試劑柜排風量約75m3/h。實驗室內萬向排風罩排風匯總管裝定風量閥，保證萬向排風罩排風量。
合理確定實驗室送、排風系統最大風量：實驗室排風系統排風機宜采取調頻控制，保持排風系統干管最遠點靜壓恒定。使排風機風量與系統排風量相一致。減少排風機耗電量，維持排風系統風管壓力恒定，提高排風管風量控制閥精度。同時，實驗室送風系統空調機組送風機也宜采取調頻控制，送風量應與實驗室排風系統排風量相一致。
